Tulojen (Input) avulla voit mitata ulkoista jännitettä, esimerkiksi jonkin laitteen tilaa tai toisen akun jännitettä tai käyttää tuloja kytkemään lähtöjä päälle/pois päältä, tulon tilan mukaan.
Tuloihin voit myös konfiguroida hälytyksiä, jolloin tulojen tilamuutokset voivat laukaista hälytyksiä sovelluksessa.
Voit asettaa tulon näyttämään jännitettä, tilaa (ON/OFF) tai jännitteen prosenttina, käyttämällä skaalausarvoja

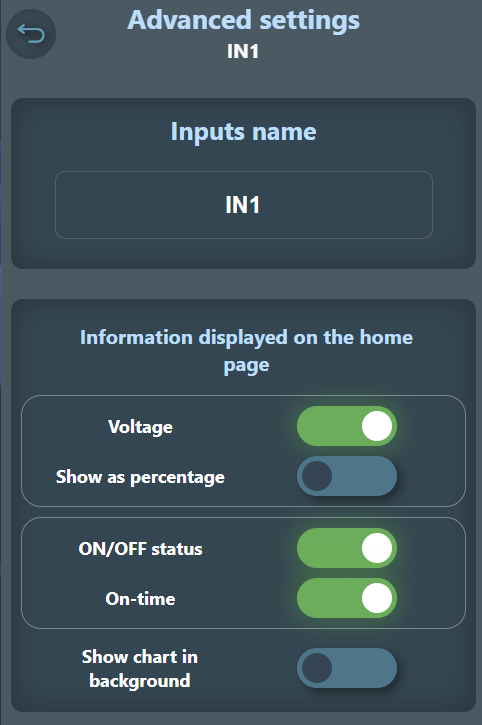

Tulon lisäasetukset - 1

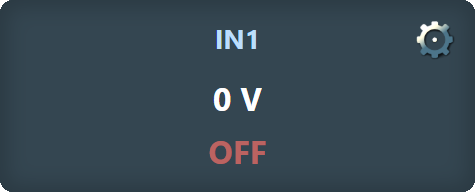

Tulon lisäasetuksiin pääset klikkaamalla tulon oikealta yläkulmasta löytyvää hammasrataskuvaketta sovelluksessa.
Voit valita tulolle nimen, joka näkyy sovelluksen pääsivulla ja auttaa tunnistamaan tulojen tarkoituksen
Voit valita näytetäänkö pääsivulla tulon tila (ON/OFF) ja kauanko tulo on ollut ON tilassa ja voit valita näytetäänkö jännite prosentteina skaalausarvojen mukaan vai näytetäänkö jännite suoraan volttimääränä
Voit myös valita näytetäänkö tila/jännite historia päänäytöllä, jolloin näet graafisena käyränä tulon tilamuutokset ja jännitteen vaihtelut

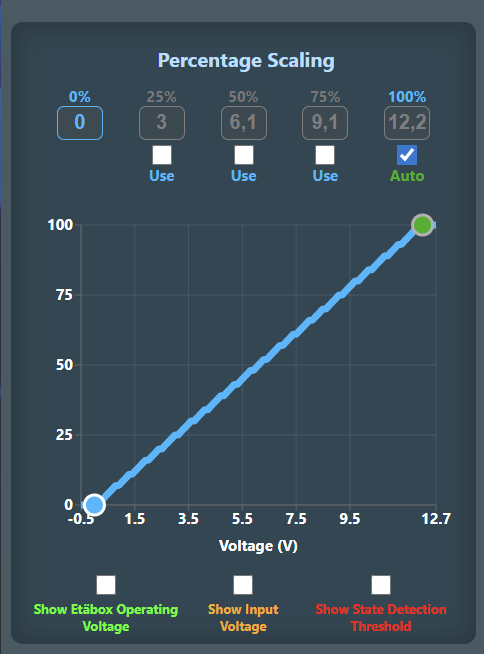

Tulon lisäasetukset - 2
Tässä voit määrittää tulon jännite/prosentti skaalausarvot, jotka määrittävät miten tulo näyttää prosentit päänäytöllä
Voit määrittää että esimerkiksi 0V = 0% ja 10V = 100% jolloin näet sovelluksessa tulon tilan prosentteina.
Tämä on erittäin hyödyllistä esimerkiksi silloin, kun kytket tuloon jonkin anturin. Esimerkiksi vedenkorkoanturin, joka mittaa veden korkeutta ja antaa ulos jännitettä, joka on verrannollinen veden korkeuteen. Tällöin voit määrittää että 0V = 0% (kuiva) ja 5V = 100% (täynnä) jolloin näet sovelluksessa vedenkorkeustiedon prosentteina, mikä on helpompi ymmärtää kuin suora jännitearvo.
Jos jännite ei ole lineaarinen, voit määrittää useampia skaalauspisteistä, jolloin sovellus osaa näyttää prosentit oikein

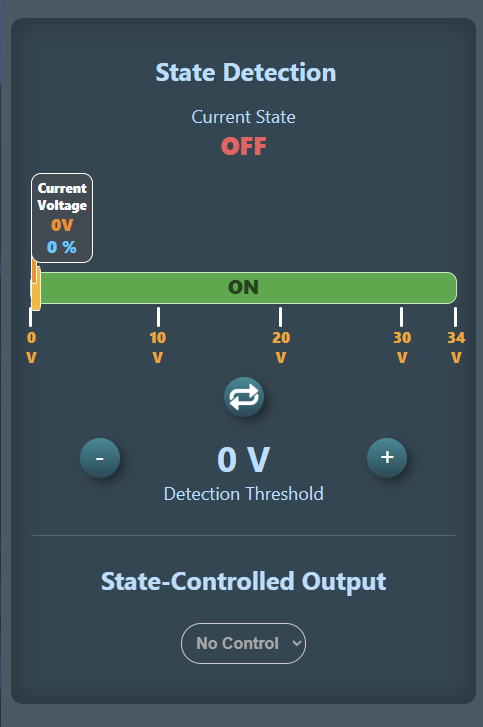

Tulon lisäasetukset - 3
Tässä voit määrittää tulon tilan kynnysjännitteen, joka määrittää millä jännitteellä tulo vaihtaa tilansa ON tilasta OFF tilaan tai päinvastoin
Esimerkiksi jos määrität kynnysjännitteen 2V, tulo on OFF tilassa, kun jännite on alle 2V ja tulo on ON tilassa, kun jännite on yli 2V
Tai voit myös määrittää että tulo on ON tilassa, kun jännite on alle 2V ja tulo on OFF tilassa, kun jännite on yli 2V painamalla keskellä olevaa "Invert" -painiketta
Nyt kun kynnysjännite on määritetty, voit käyttää tuloa kytkemään lähtöjä päälle/pois päältä, tulon tilan mukaan. Esimerkiksi voit määrittää että kun tulo on ON tilassa, tietty lähtö kytkeytyy päälle ja kun tulo on OFF tilassa, sama lähtö kytkeytyy pois päältä. Näin voit käyttää tuloja ja lähtöjä yhdessä luodaksesi monimutkaisempia automaatiosääntöjä
Voit myös ohjattavan lähdön määrittämisen jälkeen valita kytkeekö tulon tila ON lähdön päälle eikä tottele OFF tilaa vai seuraako lähtö tulon tilaa myös OFF tilassa, jolloin tulo kytkee lähdön päälle, kun tulo on ON tilassa ja kytkee lähdön pois päältä, kun tulo on OFF tilassa
