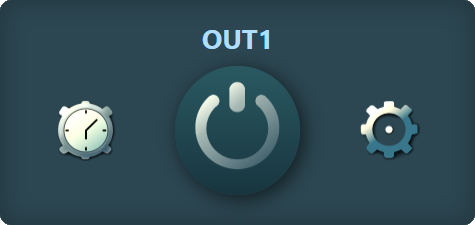

Lähtöjen perusasetukset

Lähdöt (Output) antavat ohjattaessa Etäboxista sen käyttämän käyttöjännitteen ulkoisille laitteille. Esimerkiksi, jos Etäbox on kytkettynä 12V akkuun, antaa lähdöt (OUT1, OUT2 ja OUT3) saman jännitteen ulos niitä ohjattaessa.
Voit konfiguroida useita lähtöjä samanaikaisesti ja asettaa jokaiselle lähdölle eri toimintatavat ja ehdot tarpeidesi mukaan.

Lähdön aktivointi

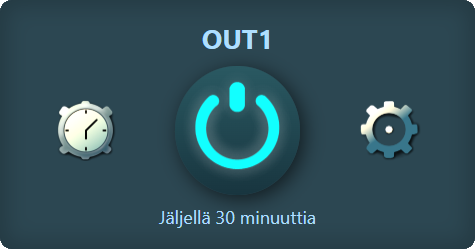

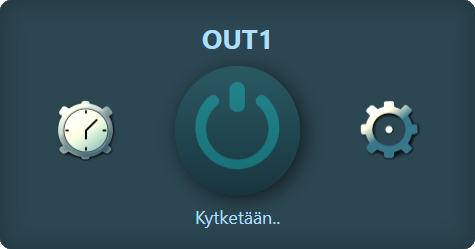

Lähdön aktivointi tapahtuu klikkaamalla keskellä olevaa ympyrää.
Lähtö kytkeytyy päälle muutaman sekunnin tai minuutin kuluttua, riippuen asetetusta tietojenpäivitysvälistä.
Samaa painiketta klikkaamalla voit myös sammuttaa lähdön manuaalisesti, jos se on aktiivinen.

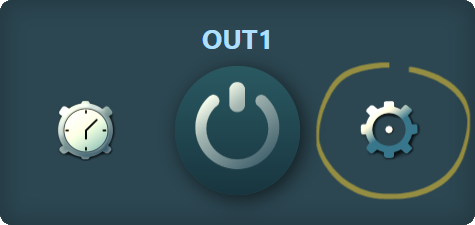

Lähdön lisäasetukset

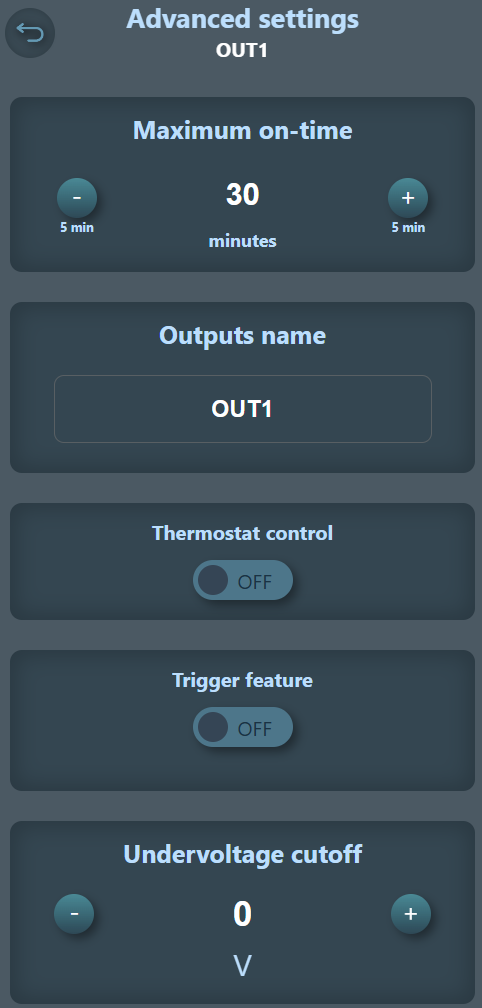

Jokaisella lähdöllä on omat lisäasetuksensa, jotka määrittävät sen toimintatavan.

Maksimi päälläoloaika = määrittää kuinka kauan lähtö pysyy aktiivisena ennen kuin se automaattisesti sammuu.
Lähdön nimi = voit antaa lähdölle tunnistettavan nimen, joka näkyy käyttöliittymässä.
Termostaattiohjaus = voit asettaa lähdön toimimaan termostaattiohjauksella, jolloin se kytkeytyy päälle tai pois lämpötilan perusteella.
Liipaisu ominaisuus = voit määrittää lähdön olemaan päällä 1ms - 9999ms ajan, eli antaa tietyn pituisen pulssin, joka on tarkoitettu esimerkiksi ON/OFF painikkeella ohjattaville laitteille.
Alijänniteraja = voit asettaa lähdön sammumaan automaattisesti, jos Etäboxin käyttöjännite laskee alle asetetun rajan, mikä suojaa akkuja liialliselta purkautumiselta.

Lähdön ajastaminen

Jokaisella lähdöllä on omat ajastuksensa, joiden avulla voit määrittää lähdön kytkeytymään päälle tiettyinä kellonaikoina ja viikonpäivinä.

Siirry lähdön ajastuksiin

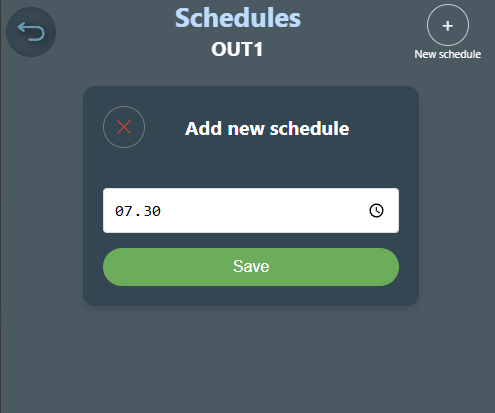

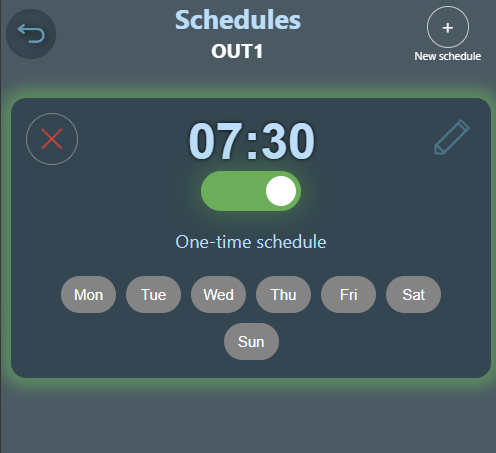

Luo uusi ajastus valitsemalla kellonaika

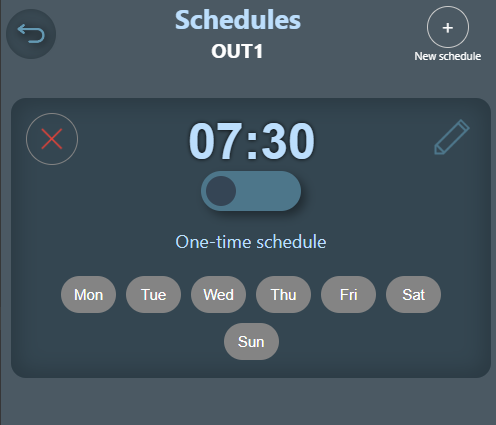

Kellonajan valinnan jälkeen voit määrittää minä viikonpäivinä ajastus toistuu. Jos et valitse mitään päivistä, ajastus on kerta-ajastus ja deaktivoituu automaattisesti kun se on kerran kytkenyt lähdö päälle valittuna kellonaikana.

Kytke ajastus aktiiviseksi kellonajan alapuolella olevasta painikkeesta. Ajastuksen tausta muuttuu vihreäksi kun ajastus on aktiivinen.

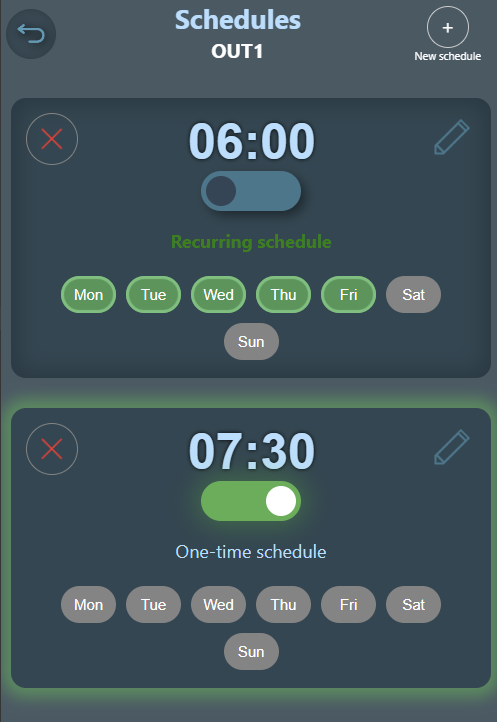

Ajastuksia voit tehdä rajoituksetta eri kellonajoille ja viikonpäiville

Käyttöliittymässä ajastuskuvake muuttuu vihreäksi kun lähdöllä on aktiivinen ajastus voimassa

Termostaattiohjaus

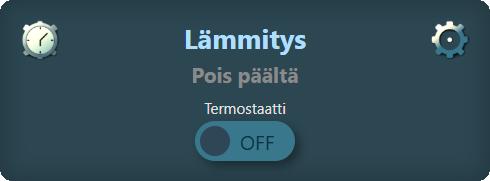

Kun termostaattiohjaus on valittu lähdölle, etusivulla lähdön ohjaus näkymä muuttuu termostaatin säätämiseen tarkoitetuksi. Termostaatin voit kytkeä aktiiviseksi painikkeella. Termostaatti pysyy aktiivisena maksimipäälläoloajan jota voit muokata lähdön asetuksista.

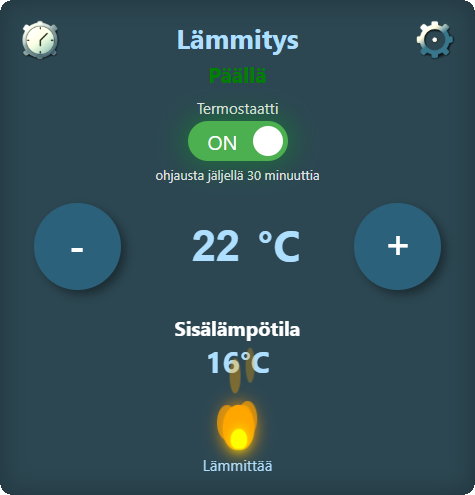

Kun termostaatti kytketään aktiiviseksi, pystyt säätämään kohdelämpötilaa ja näet termostaatille asetetun anturin lämpötilan

Kun termostaatti on aktivoitu, näytetään kytkimen alapuolella kauanko termostaattiohjaus on aktiivinen.

Termostaatin kohdelämpötila = voit säätää (+) ja (-) painikkeilla.

Lähdön tila = näytetään lähdön nimen alla teksteillä "Kytketään", "Sammutetaan", "Päällä" ja "Pois päältä".

Termostaatin tila = näytetään ohjauksen alaosassa teksteillä "Lämmitetään", "Lämpötila saavutettu" ja "Lämpötila hystereesin rajoissa".

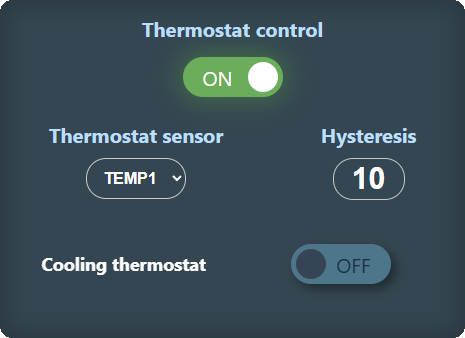

Jäädytys termostaatti: Kun valitset jäädytys termostaatin, termostaatti toimii viilennyksen ohjaukseen eli lähtö kytkeytyy päälle kun lämpötila-anturin mittaama lämpötila ylittää kohdelämpötilan. Hystereesi toimii myös jäähdytys termostaatissa.

Lämpötila-anturi = valitse lämpötila-anturi (TEMP1, TEMP2) jonka mukaan termostaatti toimii.

Hystereesi = tarkoittaa kuinka monta astetta lämpötilan tarvitsee laskea kohdelämpötilasta ennenkuin termostaatti ohjaa lähdön uudelleen päälle.

Esimerkki: Jos kohdelämpötila on 25°C ja hystereesi asetetaan 5°C asteeseen, kytkeytyy lähtö päälle kun lämpötila laskee alle 20°C. Sammuu kun kohdelämpötila 25°C on ylitetty ja taas kytkeytyy kun lämpötila laskee 5°C astetta kohdelämpötilasta.
